Вступ

Mykola SDR — це високошвидкісний багатоканальний сканер, розроблений для ефективного моніторингу радіоефіру. На відміну від класичних сканерів, які перебирають частоти по одній, Mykola SDR аналізує широку смугу частот одночасно, дозволяючи "бачити" і "чути" все, що відбувається в межах можливостей вашого SDR-приймача.

Принцип роботи базується на поліфазному DSP та динамічному порозі шуму. Програма автоматично вирівнює шумову полицю (Dynamic Noise Floor), що дозволяє задавати єдиний поріг детекції для всіх діапазонів, незалежно від рівня шуму.

Як тільки будь який сигнал буде мати SNR вище встановленого порогу спрацювання - свіп одразу ж зупиниться і розпочнеться демодуляція цього каналу. Будь які інші сигнали в межах смуги приймача які зявляться в ефірі будуть автоматично і моментально здетектовані.

В поточній реалізації ви можете слухати та записувати до 20 каналів одночасно в межах RTBW смуги приймача.

Коротка інструкція

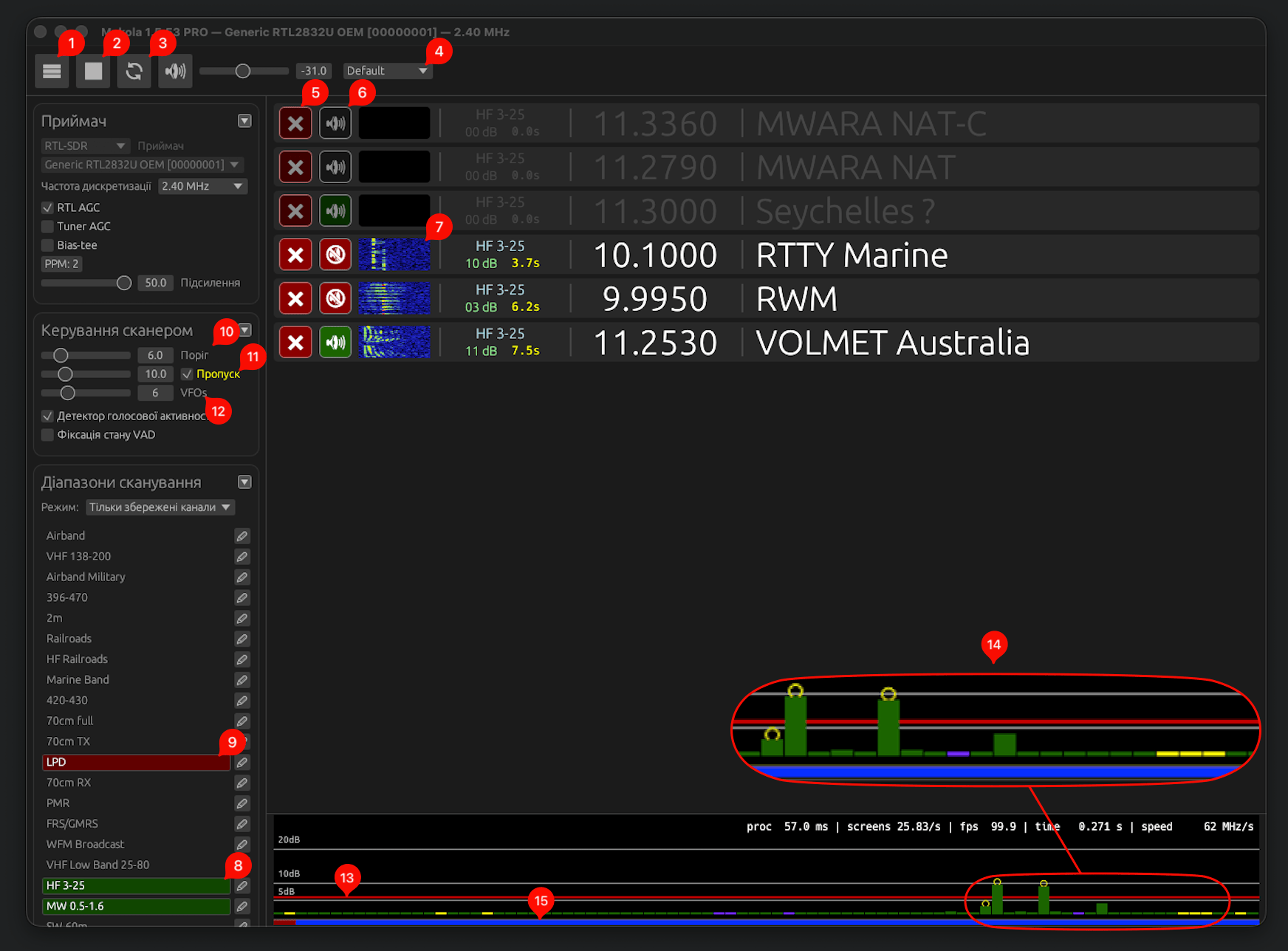

Mykola SDR Interface Instruction

Основні пункти:

  • 1. Показати/сховати ліву панель
    Керування видимістю панелі налаштувань.
  • 2. Старт/стоп сканування
    Запуск або зупинка процесу сканування частот.
  • 3. Автостарт
    Якщо опція активна, сканування розпочнеться автоматично відразу після запуску програми.
  • 4. Вибір аудіопристрою
    Вибір пристрою для виводу звуку (динаміки, навушники тощо).
  • 5. Блокування каналу
    • ЛКМ (Ліва кнопка миші) — постійне блокування (додає в чорний список).
    • ПКМ (Права кнопка миші) — тимчасове блокування (діє до перезапуску програми).
  • 6. Вимкнення звуку каналу (Mute)
    • Зелений — звук увімкнено.
    • Червоний — звук вимкнено.
  • 7. Спектр каналу (FFT)
    Візуалізація водоспаду для активного каналу. З'являється лише під час прийому сигналу.
  • 8 та 9. Список діапазонів частот
    Налаштування частотних діапазонів для сканування. Кожен запис містить межі частот, тип демодуляції, крок та ширину смуги.
    • ЛКМ — активувати діапазон (зелена підсвітка).
    • ПКМ — виключити діапазон (червона підсвітка). Це корисно для ігнорування певних частот (наприклад, LPD), навіть якщо вони потрапляють у загальний спектр сканування.
    • Діапазони можна створювати, редагувати, видаляти та змінювати їх порядок перетягуванням.
  • 10 та 13. Поріг детекції (Threshold)
    • Поріг (10) — мінімальний рівень сигналу (SNR dB), необхідний для активації каналу.
    • На графіку (13) — відображається як тонка червона горизонтальна лінія.
  • 11. Таймер утримання (Hold)
    Час у секундах, протягом якого сканер залишається на активній частоті. Запобігає "залипанню" на постійних перешкодах. Після завершення таймера сканування продовжується.
  • 12. Кількість VFO
    Кількість одночасних каналів прийому (віртуальних приймачів). Визначає, скільки сигналів можна слухати одночасно.
  • 14. Псевдоспектр (гістограма)
    Стовпчикова діаграма активності каналів. Висота стовпчика відповідає рівню сигналу (SNR).     Через пвсевдоспектр також можна керувати блокуванням/розблокуванням за допомогою ЛКМ та ПКМ
    • Світло-синій — звичайний канал, не заблокований і без імені.
    • Зелений — канал зі збереженим ім'ям (з бази даних).
    • Жовтий — збережений канал, який наразі заблоковано.
    • Фіолетовий — тимчасово заблокований канал.
    • Червона лінія — поріг детекції.
    • Жовтий кружечок — індикатор активного прийому (VFO) на цьому каналі.
  • 15. Частотний план
    Вузька горизонтальна і різнокольорова лінія, в самому низу графіка, показує частотний план. Кожна лінія відповідає вибраним діапазонам та має різний колір.
